空压机自动排水器|空压机后净化系统如何科学选择自动排水器？自动排水器在空压机后净化系统中主要用于自动排除储气罐、各级管道过滤器底部等处收集下来的冷凝水。可安装于不便进行人工排污水的地方，防止因人工排水被遗忘而造成压缩空气......
自动排水器在空压机后净化系统中主要用于自动排除储气罐、各级管道过滤器底部等处收集下来的冷凝水。可安装于不便进行人工排污水的地方，防止因人工排水被遗忘而造成压缩空气被冷凝水重新污染。
科学准确的选择管道过滤器各级的自动排水器，可防止因对净化系统认知不够，不规范、甚至配置错误而造成的储气罐、C级过滤器满水事故。满水事故会导致机加工机床气动元件的损坏和检测设备仪器的损坏（比如三坐标），给企业带来严重的经济损失。这样的事故在一些中小企业时有发生，接下来我们通过一个案例计算来阐述正确选择自动排水器的重要性。

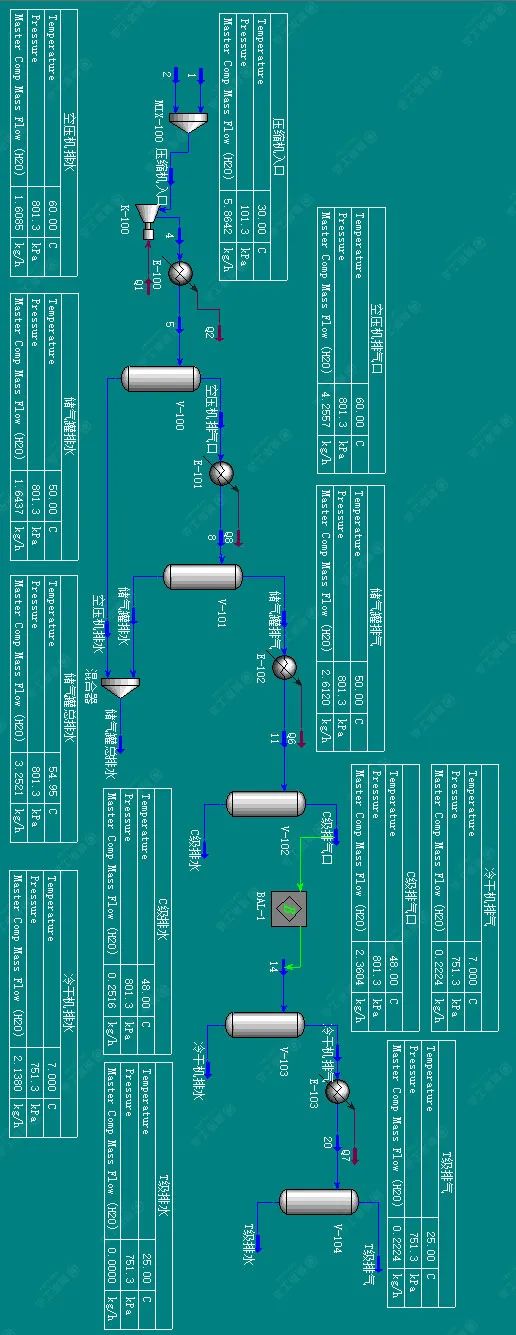

例如：一台22KW空压机，Q：3.3Nm3/min，空气相对湿度：85% ，吸气压力P：101.3KPa，环境温度T：30℃，用Hysys软件算得（下方数据请横屏查看）：
根据以上已知条件计算得出：22KW空压机在压缩之前饱和水的含量是5.8642kg/h，压缩后排压0.7MPa，排温60℃，其中有1.6085kg/h的液态水析出。这一部分的液态水随着压缩空气进入了储气罐，经过储气罐后压缩空气温度会降低10℃左右，又有1.6437kg/h的液态水会析出，这些水都需要从储气罐的底部排污口排出。理论上剩余2.612kg/h的饱和态水进入到了C级过滤器，假如这时压缩空气温度下降2℃～5℃（45℃左右），C级过滤器会有0.2516～0.653kg/h液态水析出。压缩空气进入冷干机后，蒸发处露点（压力露点）温度取值：7℃，会有2.1380kg/h液态水析出（此时饱和态的水剩下0.2224kg/h）。被干燥的压缩空气在冷干机中回温换热到25℃左右排出，进入T级过滤器的压缩空气理论计算是无液态水析出的。
一、系统中液态水量最大的地方
1、储气罐排污口：3.2521kg/h
2、C级过滤器排水口：0.2516kg/h
3、冷干机排水口：2.138kg/h
二、对以上三个排水点自动排水器的选择与建议

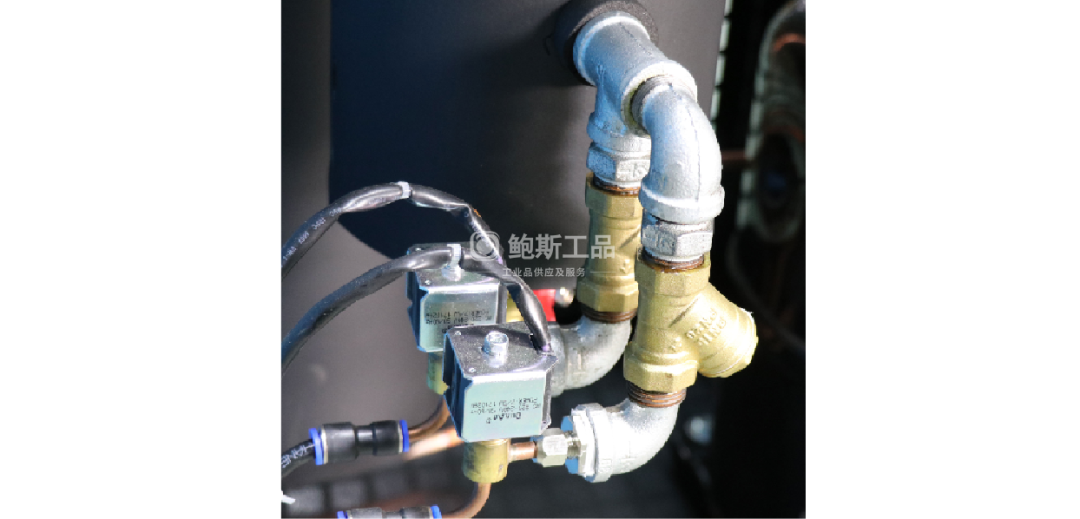

此处排水器的选择一般都是冷干机厂家选定，目前最好的选择就是电子排水器，它可以通过设备的使用工况来设定排水间隔时间和排放时间，带压排放，排放彻底。
此处的排放方式主要有人工排放和自动排水器两种。人工排放比较适合有较好的设备运行管理制度的企业，自动排水器大部分选择浮球或机械排水器。

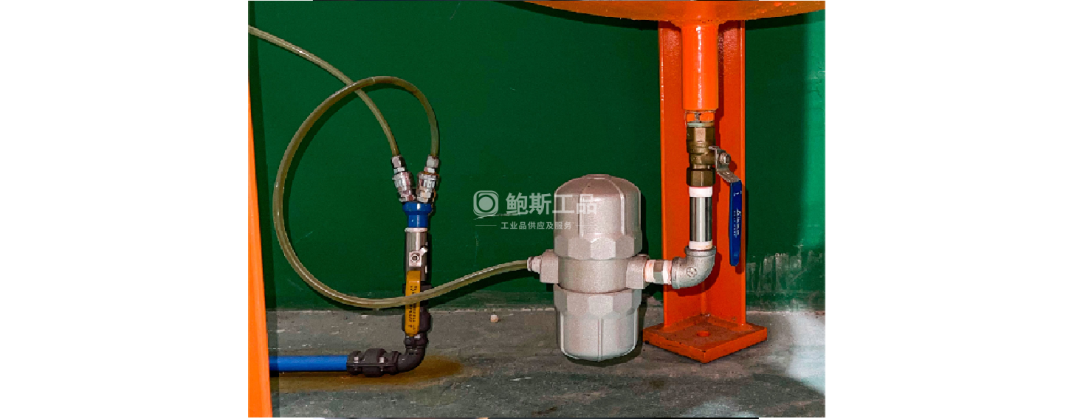

储气罐收集下的液态水是最多的（特别在南方），建议选择人工定期排放和机械自动排水器。为什么不能选择浮子和浮球排水器呢？因为储气罐水量和纳污量较大，市场上售卖的浮子和浮球排水器腔体偏小，很容易被冷凝水充满，在储气罐内压的作用下，浮子和浮球无法上浮进行排水。

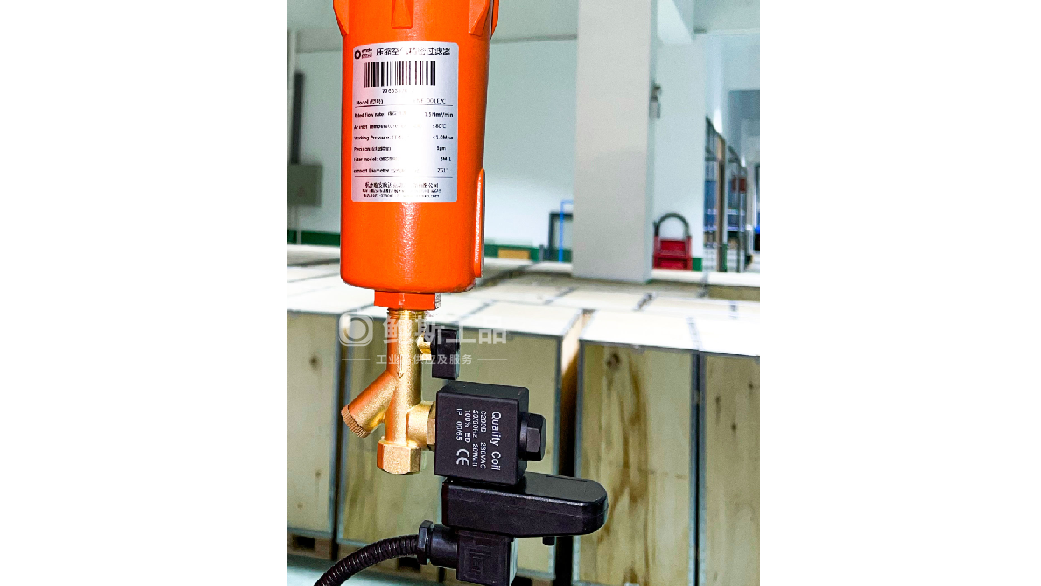

此处大部分人都会选择浮子和浮球自动排水器，为了和T级和A级统一，所以在C级过滤器自动排水器的选择上都不会太在意。其实不然，机械排水器或电子排水器更为适用。
C级管道过滤器是安装在储气罐和冷干机之间的一个初级过滤器，它是非常重要的一级过滤，如系统中储气罐配置偏小或储气罐排水不正常，C级收集下来的冷凝水都会远远高于理论计算值，如收集下来的冷凝水不能及时排除，液态水被夹带到冷干机系统中，势必造成冷干机的负载增加，除水效率下降。且浮子和浮球自动排水器自身的缺陷，不适合配置在C级管道过滤器上长期运行，因此，建议选择机械排水器或电子排水器。
